Un petit article sur une horloge :
la Jefferson Golden Hour

par Origami le - Novembre 2003




J'avais prévu de faire un long article, mais ce salaud d'Alain m'oblige à faire court.

Bon, je ne vais pas vous parler de montre, mais d'une horloge : la Jefferson Golden Hour.

Voilà à quoi ça ressemble :

Elle ressemble un peu à la Jeager LeCoultre Baguette :

Même effet de transparence du cadran, même couleur dorée, même esprit.

J'ai découvert cette horloge par hasard sur Ebay, un jour que je cherchais un racourci que jamais je ne trouva. On en trouve en permancence sur ce site, dans tous les états, et pour pas trop cher (prix moyen : 30 $)
Sur Ebay USA, il faut aller dans Collectibles - Clocks, et faire une recherche sur "Golden Hour", ou vous pouvez aussi essayer "Jefferson".

Moi qui ait toujours aimé les montres et horloges originales, j'ai tout de suite été séduit par cette horloge.

J'ai donc commencé à chercher des informations sur cette horloge.

Voici quelques pages consacrées à la Jefferson Golden Hour :
http://uv201.com/Clock_Pages/jefferson.htm

Le manuel scanné de l'horloge :
http://electric-clocks.com/GoldenHour/

Le meilleur site, le plus complet :
http://home.earthlink.net/~Erogerr6/jeffers.htm

Un site sur les réparations des Golden Hour :
http://timesavers.com/clocks-3.html


HISTORIQUE (basé principalement sur le site de Roger RUSSEL)

La companie Jefferson Electric Mfg. Co. fut créé au début 1915. Son nom vient du président US Thomas Jefferson. Elle s'installa à Chicago, dans Illinois. L'entreprise fabriquait des petits appareils électriques, puis des transformateurs radios à partir de 1924.

La première horloge Golden Hour fut produite en Décembre 1949. Sa production ne s'arrêta qu'en Aout 1991, sans pratiquement aucune modification. Soit plus de 40 ans !

La production totale fut d'environ 2 millions d'unités. D'où la présence permanente de ces horloges sur Ebay.

La petite histoire (vraie ou fausse ?) dit qu'à la fin des années 1940, la femme du PDG de la companie Jefferson Electric acheta une horloge du même type en Hollande. Son mari trouva l'idée ingénieuse, et décida donc d'en fabriquer une àpartir de zéro. Il simplifia le mécanisme, et la Golden Hour était née !
Le brevet original a la référence 2,642,713, et il est inscrit sur plusieurs horloges Golden Hour. Ce brevet a été déposé par Leendert Prins, en Hollande. La companie Jefferson racheta les droits de ce brevet pour pouvoir produire l'horloge.

Fin de l'historique. Je ralumme les lumières. Allez, on se réveille !

Bon, vous allez dire : "C'est bien, Origami, mais c'est pas super intéressant. Tu achètes ton horloge Golden Lady sur Ebay, et tu arrêtes de nous casser les pieds !"

Et bien NON, l'histoire ne s'arrête pas là !

Le problème, avec ces horloges, c'est qu'elles ont été fabriquées pour le marché américain. Et nos zamis transatlantiques, non contents d'aller faire la guerre aux zinfidèles, ont la facheuse habitude d'avoir du courant en 110 Volts.

Et la France, Pays des Doigts de l'Homme, marche en 220 V !

Mais ce n'est pas tout ! Car il existe des convertisseurs 110V => 220 V

Hélas, le voltage n'est pas le seul problème ! Il y a aussi la fréquence !

ARGH ! KÉZACO ?

Ben, faut que je vous avoue, j'en sais trop rien. Mais aux USA, ils sont en 50 Hz, et en Europe, on est en 60 Hz.

Tout ça pour dire que faire marcher une Golden Hour en France (ou en Europe), c'est pas simple-simple.

Donc, j'en étais à me morfondre, à m'appitoyer sur mon pauvre sort, à me dire que jamais je ne pourrais admirer cette belle horloge sur la commode Louis XVII de mon salon ...

Quand, il y a environ 3 mois, une enchère sur Ebay USA m'intriguait : Le vendeur proposait une Golden Hour pour le marché européen. Ne me demandez pas pourquoi il a passé l'annonce sur Ebay USA, je ne sais pas.

En tout cas, je pose un enchère, mais pas assez haute. L'horloge m'échappe. Dépité, je contacte le vendeur pour en savoir plus. Et il m'annonce qu'il a réussit à trouver des moteurs compatibles avec le moteur américain. Et qu'en plus, il lui en reste 1 à vendre. Je saute sur l'occasion, et quelques jours plus tard, je reçois un moteur 220 volts, 60 Hz.

Je commande ensuite 2 horloges Golden Hour, en me disant que doué comme je suis, je vais bien réussir à en niquer une.

Les 2 horloges Golden Hour :



Et voici les étapes du démontage de l'ancien moteur :

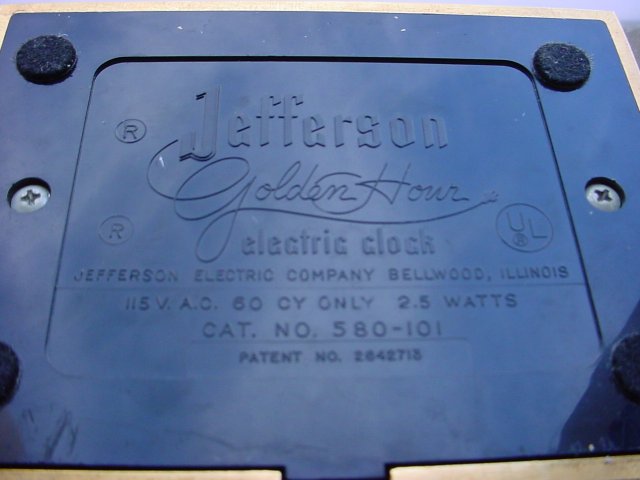

On retourne l'horloge pour voir la base en plastique :

On démonte la base :

On enleve les vis qui tiennent le moteur :

On débranche le moteur :

Pour arriver à extraire le moteur :

La roue du moteur entraine un engrenage qui est fixé sur le disque transparent des minutes :

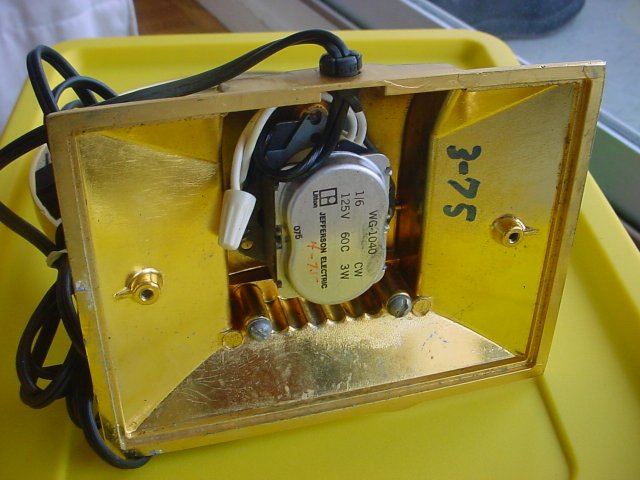

Et le fond de l'horloge, une fois le moteur enlevé :

L'horloge que j'ai décidé de sacrifier avait été offerte à un certain Charles STERMER en 1971 :

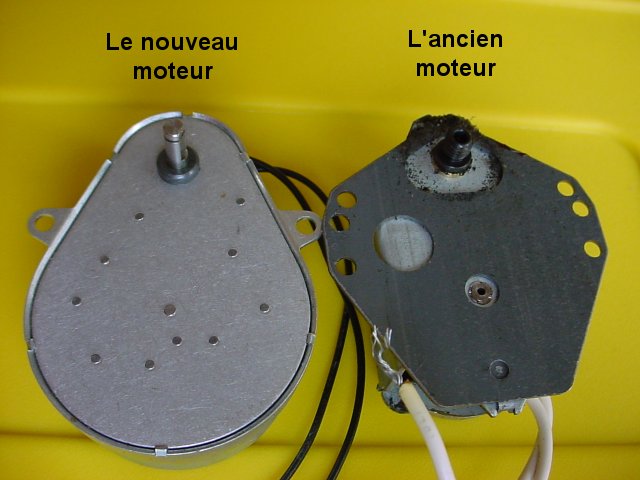

Maintenant, on va mettre les 2 moteurs cote à cote, pour s'appercevoir qu'il va y avoir un peu de boulot :

Le principal problème (en fait, le seul), c'est que ta tige de l'ancien moteur est une tige filletée de 5 mm de diamètre, alors que celle du nouveau est en forme de D, de 4 mm de diamètre :

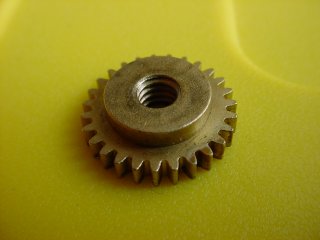

La roue principale, celle qui entraîne le disque des minutes :

Bon, c'est là que les photos s'arrêtent. Pour le reste, il vous faudra me croire, et avoir de l'imagination.

Comme j'avais du mal à trouver un système de fixation efficace, j'ai ouvert l'autre horloge, et JOIE ! celle là avait une tige de 3 mm de diamètre.

Donc, j'ai pris la roue d'engrenage (avec un trou de 3 mm, donc), et agrandi le trou avec une petite lime, pour donner au trou la forme du D correspondant à la tige du nouveau moteur.
J'en enfoncé la roue en force, histoire qu'elle ne bouge pas. Puis, j'ai huilé légèrement les dents, j'ai replacé le nouveau moteur dans l'horloge. Quelle joie ! Le vendeur ne m'avait pas raconté des conneries ! Les dimensions sont juste parfaites ! Même les trous pour visser le moteur sont au même endroit !

J'ai branché, mis à l'heure l'horloge (en faisant tourner doucement et délicatement l'aiguille des minutes), et j'ai attendu ...

...

CA MARCHE ! ! !

L'horloge est parfaite ! Elle marche à la perfection !

Voilà, je vais acheter d'autres moteurs, et monter quelques horloges, histoire d'en faire cadeau à mes zamis. Donc, si je vous offre une Golden Hour, vous êtes mes amis. Sinon, vous êtes mes ennemis !

J'espère que ce court article vous aura plu.

Origami

Une autres photo glanée sur Internet :
